Shuttle AN50R paketti
Shuttle AN50R on kerännyt olemassaolonsa aikana runsaasti kehuja ylikellottajilta, mutta on jäänyt silti hieman pimentoon Socket 754 -emolevyjen runsaassa tarjonnassa. Shuttle toimitti emolevyn Metkun testipenkkiin ja nyt on artikkelin aika. Tarkoituksena on ottaa selvää, mihin Shuttle AN50R kykenee, ja tietysti kuinka se pärjää vertailussa muihin testipenkissämme vierailleisiin Athlon 64 -emolevyihin.
Piirisarja
NVIDIAn nForce3 150 on siinä mielessä epätyypillinen piirisarja, että se koostuu ainoastaan yhdestä piiristä, joka hoitaa kaikki piirisarjalta vaadittavat asiat. Athlon 64 -prosessoreihin integroitu muistiohjain mahdollistaa piirisarjojen yksinkertaisemman rakenteen ja NVIDIA on käyttänyt sitä tehokkaasti hyödykseen. NForce 3 150 -piirisarjan lähimmät kilpailijat ovat pitäytyneet yhä kahden piirin rakenteessa, joten nForce3-piirisarjaa käyttävät emolevyt eroavat jo ulkoisestikin melkoisen paljon massasta.
NForce 3 150 -piirisarjan huonoihin puoliin kuuluu kilpailijoihin verrattuna hidas linkki prosessorin ja piirisarjan välillä. Esimerkiksi VIA K8T800 -piirisarjassa Hypertransport-väyläksi kutsuttu linkki on molempiin suuntiin 16 bittiä leveä ja toimii 800 MHz:n kellotaajuudella. NForce 3 150 -piirisarjassa Hypertransport-väylä on puolestaan vain kahdeksan bittiä leveä piirisarjalta prosessorille päin ja toimii molempiin suuntiin 600 MHz:n kellotaajuudella.
Myös muilta ominaisuuksiltaan nForce 3 150 -piirisarja häviää hieman kilpailijoilleen. Tärkeimpänä ja kaivatuimpana ominaisuutena lienee SATA-ohjaimen puute, joka esitellään nForce 3 250 -piirisarjassa vasta myöhemmin keväällä. Myös nForce2:sta tunnettu mainio Soundstorm-ääniratkaisu loistaa poissaolollaan.
Ominaisuudet
| CPU: | AMD Athlon 64 Processor Socket 754 |
| Piirisarja: | NVIDIA nForce 3 150 |
| FSB: | 800 MHz |
| Muisti: | 3 DDR200/266/333/400 muistipaikat |
| Laajennuspaikat: | 1 x AGP8X (vain 1.5V) 5 x PCI |
| Tallennus: | 2 x UltraDMA 100/66/33 2 x Serial ATA, RAID 0 ja RAID 1 |
| Ääni: | Realtek ALC650 |
| LAN: | Intel RC82540EM Gigabit & NVIDIA MAC ja Realtek 8201BL 10/100 |
| Firewire: | VIA VT6306 |
| USB 2.0: | 4 emolevyllä, 2 lisättävissä |
| Erikoisominaisuudet: |
Virta- ja reset-napit emolevyllä |
| Ylikellotusminaisuudet: |
- Säädettävä FSB yhden megahertsin askelin, säädettävä Vcore, VAGP ja Vdimm - Säädettävä FSB/DDR -suhdeluku, säädettävät AGP/PCI -taajuudet |

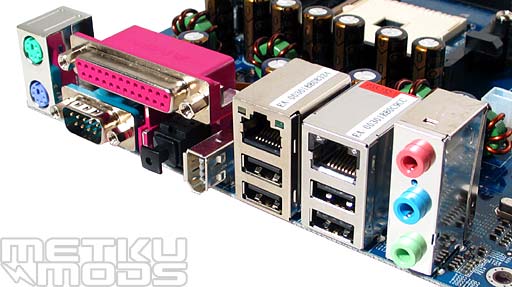

Shuttle AN50R liittimet
Piirisarjan pienoisista puutteista huolimatta Shuttle on onnistunut keräämään emolevylle kaikki yleisimmin kaivatut integroidut ominaisuudet. Huomio kiinnittyy erityisesti hyvin toteutettuihin verkkoratkaisuihin. Piirisarjan tarjoaman 10/100 MAC:n lisäksi Shuttle on päättänyt tarjota gigabitin nopeudella toimivan erinomaiseen Intelin piiriin perustuvan toisen verkko-ohjaimen. Firewire löytyy luonnollisesti emolevyn ominaisuuksista, samoin kuin Silicon Imagen piirillä toteutettu SATA-tuki. Näön vuoksi mukaan on saatu myös Realtekin piirillä toteutettu kuusikanavainen ääniratkaisu.
Ylikellotusominaisuudet ovat normaaliin tyyliin kattavat ja kellottajien suosion saanevat myös emolevyn pinnalta löytyvät virta- ja reset-kytkimet. Suuren painoarvon samoissa piireissä saanee myös säädettävät PCI- ja AGP-väylien kellotaajuudet.

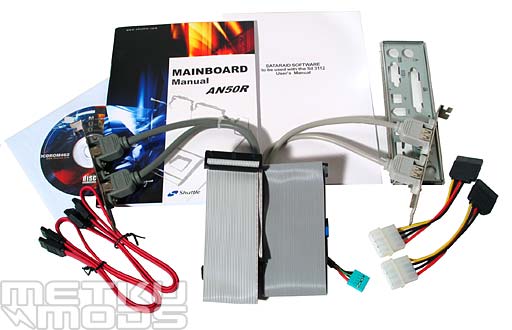

Oheistuotteet
Oheistuotteet
- Ultra ATA IDE -kaapelit
- 2 Serial ATA -kaapelia
- 2 Serial ATA -virtakaapelia
- USB-liitinlevy ( 2 porttia)
- Firewire-liitinlevy ( 2 porttia)
- Levykeaseman kaapeli
- I/O -suoja
- Manuaalit ja ajuri-CD
Emolevyn mukaan on ujutettu tarpeellisimmat kaapelit ja ohjeet. IDE-kaapeleita mukaan on saatu vain yksi, mutta kaksi SATA-kaapelia virta-adaptereineen korvaa liitäntöjen tarpeen. Ulkoisen USB-liitinlevyn ansiosta kaikki emolevyn kuusi USB-paikaa saadaan käyttöön. Emolevyn takapaneelista löytyy valmiiksi jo yksi Firewire-liitin, mutta mukana tulevan lisäliittimen avulla myös niiden määrä saadaan kasvatettua kolmeen. Ainoaksi ongelmaksi jääkin äänipiirin digitaaliset ulostulot, joiden hyödyntäminen näillä varusteilla on mahdotonta.
