GlowPad

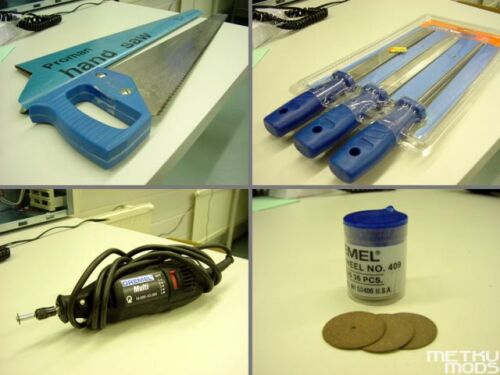

Esitellään nyt sitten työkalut näin aluksi. Ihan normaali saha, jolla 500x500 mm plexipala saadaan pienemmäksi. (Proman, suorastaan nappiin osuva nimi valittu... vai puhutaanko tuossa nyt sit käyttäjästä vai ei).

Viilat ostin 39 mk:lla Oulun Kärkkäiseltä. Passeli hinta paketille, joka sisältää kaiken viilaamisessa tarvittavan.

Dremeli lainassa vanhemmilta ja siihen paketti leikkauslaikkoja, joilla plexin reunojen muotoilu saadaan sujumaan kätevästi.

Plexi ostettuna Aikolon OY:stä. Löydetty jämäpalakasasta. Kokoa 500x500x5 mm ja hintaa palalla 45 mk. (Jämiä myydään kilohintaan).

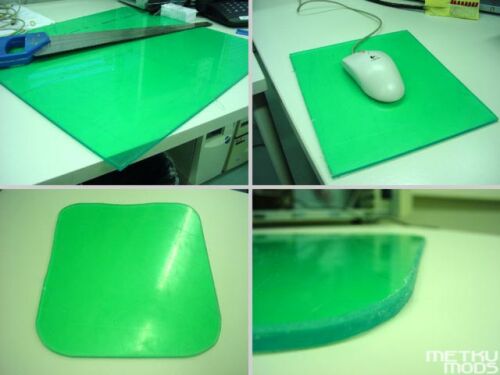

Leikataan sopiva pala tyyliin 250x200 mm, jotta jää pelivaraa muotoiluun ja muuhun työstöön.

Muotoile oman makusi mukaan, esim. jonkin pelin logo, tyylitellyt nimikirjaimet tai mitä mieleen tulee. Itse en pahemmin alkanut kikkailemaan. Vähän kavennusta vasempaan pystyreunaan ja ylhäälle myös.

Reunat kannattaa tietty pyöristää, ettei ranteet rappaudu verille. Tässä pystyy vaikuttamaan myös miten paljon valoa näkyy suoraan ylöspäin. Mitä pidemmälle pyöristystä tekee kohti keskustaa niin sitä suurempi osa saa tällöin valoa -> kirkkaampi reuna ja samalla myös laajemmalta alueelta valaistu.

Heti aluksi oli tarkoitus tehdä kytkennät padin sisään jyrsimällä. Tällä tavalla saadaan ledit ja kytkennät plexin sisään, jolloin mitään korotustassuja ei tarvita padin nurkkiin nostamaan sitä irti pöydästä.

Dremelillä täysin käsivaralla tehdään ura, josta koitetaan tehdä mahdollisimman syvä kuitenkaan puhkaisematta plexin pintaa toiselta puolelta. Uran syvyys on tärkeä, sillä ledit pitää saada kokonaan plexin sisään (ledin halkaisija 5 mm ja plexin 5 mm. Lediä pitää hioa). Tämä myös takaa sen, että ledi osoittaa plexin keskellä pitkin levyn pintaa. Näin valo saadaan vietyä padin reunoihin eikä se karkaa ulos padin keskeltä.

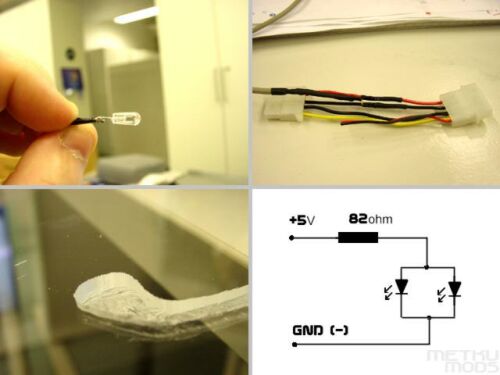

Ledejä ostettiin SP-elektroniikasta 2 kappaletta. Superkirkkaita punaisia 5 mm 12-16 candelaa valoteholtaan, n. 2.1 V:n kynnysjännite ja max. virta 20mA. Valokeila 8 astetta leveä. 15 mk kappale. Hinta selittyy suoraan valoteholla. Nämä ovat ERITTÄIN kirkkaita. Kuvassa ledi hiottuna, jotta se mahtuisi tehtyyn uraan.

Jännite otetaan pc:n powerista, kovalevyliittimestä ja sen +5 V -linjasta. Eli punaisesta ja toisesta mustasta johtimesta. Kuvassa kasattu liitin, jossa vastus on muun kytkennän kanssa pakattu kutistesukilla.

Ledit on kytketty rinnan ja vastuksena on jo mainittu 82 ohmin normaali massavastus. Kytkentään on helppo lisätä esim. tavallinen on-off kytkin, jos ei halua padin olevan kokoajan valaistuna.

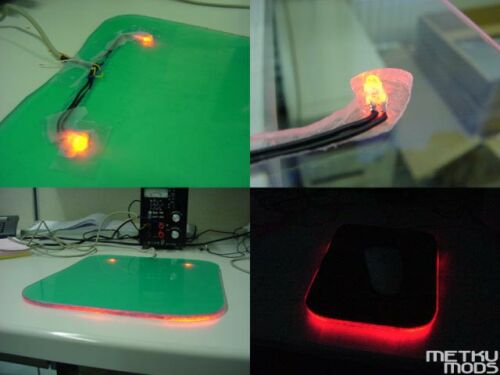

Ensimmäiset testit.

Kytkentä kiinnitetty teipeillä, jotta päästään edes jollain tavalla katsomaan, miltä verme näyttää pöydällä oikein päin ja vähennetyllä valaisulla. Namii. Hyvälle vaikuttaa. Valo on itseasiassa voimakkaampi kuin osasin odottaakaan.

Padin vihreä väri johtuu siis plexin päällä olevasta suojakalvosta, joka kannattaa poistaa vasta lopussa, jotta säästytään mahdollisilta naarmuilta, joita pintaan voisi tulla.

Pitihän sitä päästä myös sinisillä ledeillä testaamaan. Pari superkirkasta punaisten lisäksi, niin homma saa uutta hohtoa. Värit sekoittuvat jonkin verran toisiinsa ja tämä tuo kivan violetin sävyn.

Nämä siniset ledit ovat myös SP-elektroniikasta hankittuja 4.2 candelan versioita. Kappalehinta hulppeat 35 mk. Hinta selittyy kuten myös punaisissa ledien erittäin suurella valoteholla. Eli ledejä verrattaessa kannattaa ottaa selville toi candela-arvo. Lukuarvo kertoo huomattavasti enemmän kuin nimi, joka tuntuu kaikilla olevan nykyään superkirkas.

Padi, josta suojakalvo on poistettu. Täysin läpinäkyvä. Kuten kuvasta huomaa, valoa ei pääse karkuun padin keskiosasta, vaan hohde näkyy vain padin reunoissa. Juuri se efekti mitä haettiinkin.

Ledien urat olisi voinut kaivertaa ihan padin yläreunaan, mutta heti aluksi oli tiedossa, että kiinnitän levyn päälle jonkin kankaan/materiaalin, joka mahdollistaa luotettavan käytön optisen hiiren kanssa. Tällöin ledit eivät jää häiritsevästi näkyviin. Ainoana jää jäljelle niiden aiheuttama valo reunoissa.

Bonus.

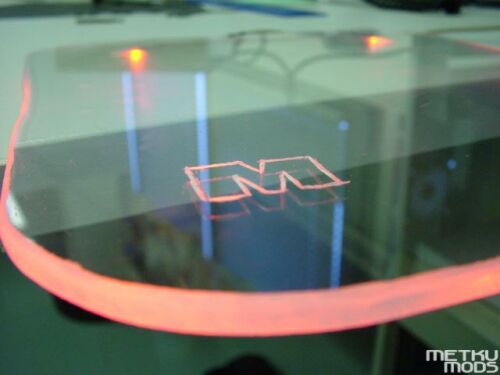

Hetken mielijohteesta oli pakko koettaa, miten padin pintaan saisi vaikka jonkin oman kuvion. Helppoa. Kaivertaa jollain terävällä piikillä, tai kuten minä tein: Dremelin katkaisulaikalla, haluamansa kuvion ja kytkee valot päälle.

Kaiverrus ei ole millinkään syvyinen, mutta valo jää uraan ja saa sen hohtamaan. Mahdollisuudet ovat siis rajattomat. Tätä samaa tekniikkaa voisi käyttää esimerkiksi koneen kyljessä olevalle ikkunalle. Padi vain pystyyn, kaivertaa kuvan/tekstin ja valot päälle. Pleksi on muuten täysin läpinäkyvä, mutta kaiverrus hohtaisi kuin ilmassa leijuen.

Lisätty 07.12.2001

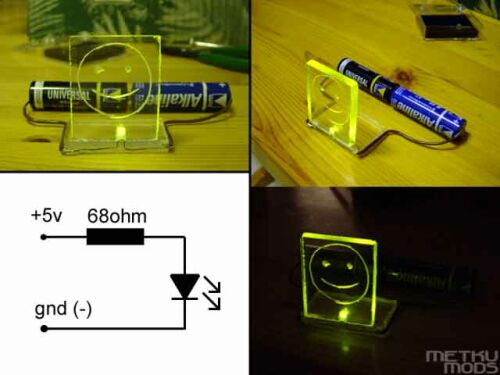

Kokeilin vielä tekniikkaa pienempään plexin palaan. Tuloksena tuli kohtuu hieno happy face, jonka voi sitten sijoittaa esim. tietokoneen päälle tai vaikka makuuhuoneen yöpöydälle. Ledinä on 50 penniä maksava 3 mm vihreä. Yksi paristo ei jaksa lediä sytyttää, joten kytkentään laitettiin toinen. Tällöin kannattaa laskea etuvastus, ettei ledi lämpeä liikaa.

Hieno vaikka joululahjaksi kunhan kasaa vähän tukevammaksi paketiksi. :)

Lisätty 07.12.2001

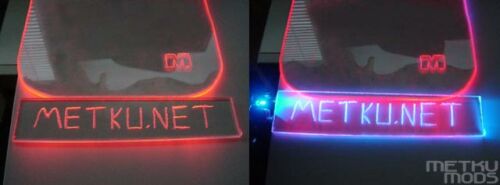

Ja raaputtelua edelleen. Hyvä kyltti esimerkiksi palvelimen katolle tai monitorin päälle. Huomiona muuten, että kuva kannattaa tehdä plexin takapuolelle peilikirjoituksena ja sitten kääntää plexi ympäri ja laittaa valo. Lopputulos on huomattavasti kirkkaampi.
