Näppisvalot

Tällä kertaa rääkätään näppäimistöä. Modi on samaa perua tuon hiirimodin kanssa joten pitäisi onnistua vähemmän elektroniikan kanssa tekemisissä olleiltakin.

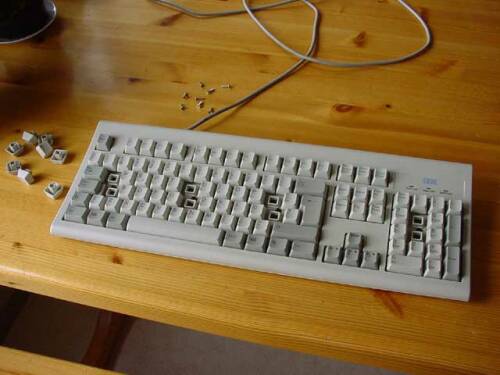

	Oma IBM:n näppikseni tuotti päänvaivaa muutamalla piilotetulla ruuvilla joitten kannat olivat näppäinten alla. Näppärästi näppylät vain irti meisselillä ja ruuvit mäkeen.
	Hain +5v ja maan jännitemittarilla. Rohkeasti vain piuhat kiinni kolvilla ja jännitesyöttö on valmis. Pinnikuva on siis näppäimistöjohdon päästä.

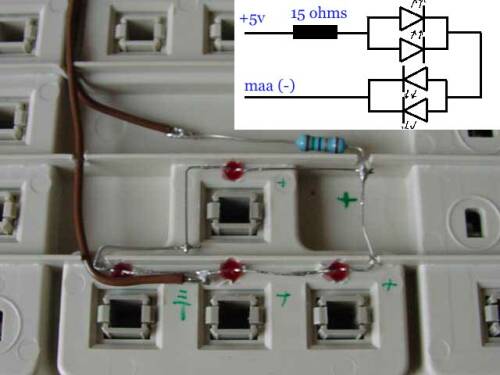

	Kytkennässä on siis yksi 15 ohmin etuvastus rajoittamassa virran noin 40mA:n luokkaan. Tämä riittää loistavasti neljän ledin syöttöön. Kuten kuvastakin näkee niin ledit on kytketty kaksi rinnan ja ne sitten toistensa perään sarjaan.

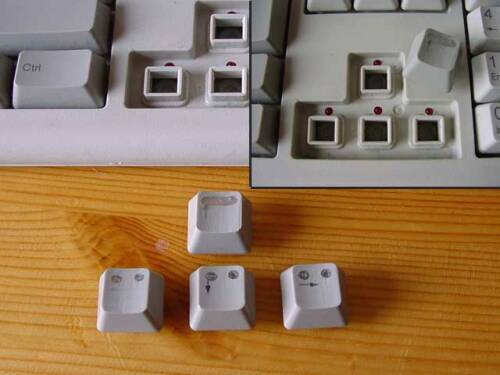

	Ledeinä on kirkkaudeltaan normaalit 3mm punaiset ledit. Porasin 3mm:n terällä reiät näppiksen pintaan ja kiinnitin ledit pikaliimalla(tm). Näppäinten pintaan tein "linssit" samaan tapaan kuin logohiirimodissa. Eli poralla reiät ja sitten teippi toiselle puolelle ja kaksikomponenttiliimaa päälle.

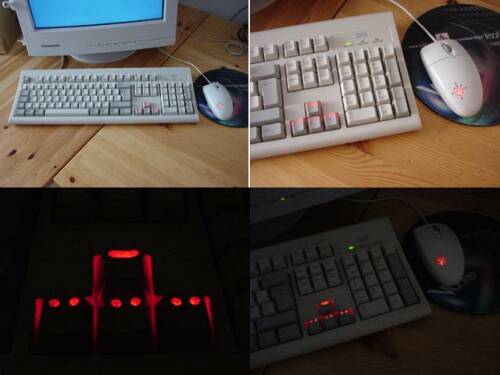

	Ja sitten ei kun testaamaan. Kuten näkyy niin punainen hohde on nähtävissä ihan päivänvalossakin. Ei tarvitse siis olla mitään erikoiskirkkaita ledejä. Valo heijastuu myös näppäimistön reunoihin joten efekti on vain vielä komeamman näköinen. Yhdistettynä logohiirimodiin, tuloksena on LANi sessioiden ehdoton vetonaula ja kavereiden kateuden kohde ;).

Eli sellaista tällä kertaa. Käytin jälleen punaisia ledejä koska niitä sattui laatikosta löytymään. Jokainenhan voi sitten valita millä omansa tekee. Muistaa vain, että silloin voi joutua laskemaan etuvastuksen uudelleen koska eri ledeillähän on eri kynnysjännitteet ja virrat.

Toivottavasti tämä innostaa teidät jälleen modaamaan omia "tylsiä" koneitanne ja tekee päivänne paremmaksi ja elämän makeammaksi (tuskin).

Kiitokset modivinkistä Casparille.
