FireWheel

Ihmiset on tehnyt hienoja jatkomodeja GlowPadistä, joten ajattelin näpertää sen jatkoksi itsekin jotain. Jossain hardware uutisissa esiteltiin jonkun firman uutta hiirtä, joka oli läpinäkyvä. Sen rulla oli myös läpinäkyvää materiaalia, jos oikein kuvasta käsitin. Miksipä ei laittaa sitten rullaan valoa. :)

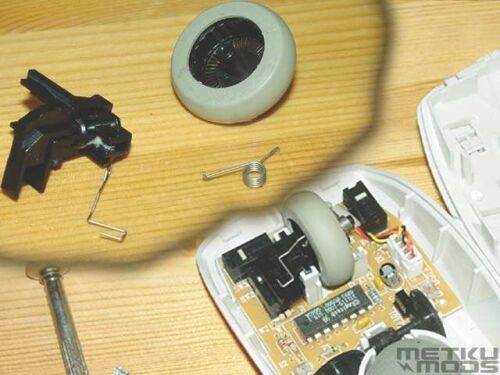

	Koska vakiohiirissä ei pahemmin läpinäkyviä rullia ole, modataan sellainen. Mallina on Logitechin normaali pallohiiri. Modi silti sopii niin optisille kuin pallollisille hiirillekkin. Kun avaat hiiren, löydät enemmän tai vähemmän samanlaisen rullamekanismin. Kannattaa katsoa tarkasti ettei noi jouset pääse ponnahtamaan hukkaan.

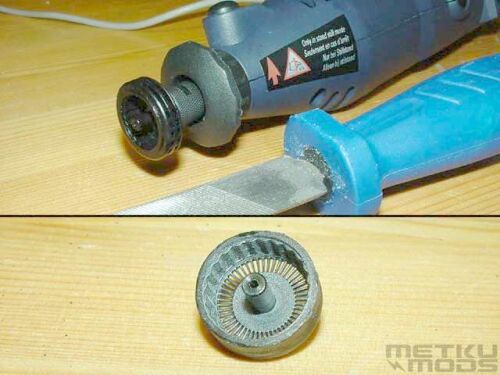

	Rulla muodostuu kahdesta osasta. Ulkokehästä, joka on kumia pidon parantamiseksi ja keskiöstä, joka on muovia ja joka sisältää rei'ityksen rullan pyörimissuunnan määrittämiseksi. Kuvassa keskiö ilman kumirinkulaa. Tässä vaiheessa hioin keskiöstä ylimääräistä muovia pois, jotta sen halkaisija tulisi mahdollisimman pieneksi ja täten saisin laitettua paksumman läpinäkyvän kehän paikalleen. Ylemmässä kuvassa siis keskiö ilman hiontaa ja alla hiottuna.

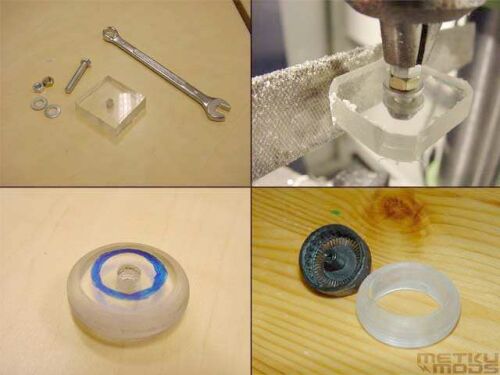

	Hankin palan 7 mm paksua plexiä Aikolon OY:stä. Hintaa 200 x 200 x 7 mm palalla oli 3 euroa. Siitä sahasin noin 30 mm x 30 mm palasen, johon porasin keskelle reiän. Tähän reikään sitten kiinnitin ruuvin, jonka kiristin parilla mutterilla. Rakennelma kiinni pylväsporakoneeseen ja pyöristämään. Olin mitannut Logitechin oman rinkulan halkaisijaksi 25 mm joten pyöristyksen pystyi tekemään hyvällä pelivaralla. Hionnan jälkeen maalasin tussilla keskiön vaatiman alueen, jotta pystyin Dremel-kopiollani jyrsimään vaadittavan alueen. Oikealla alhaalla sitten lopputulos. Menisi vaikka sormuksena, jos sellaisia pitää.

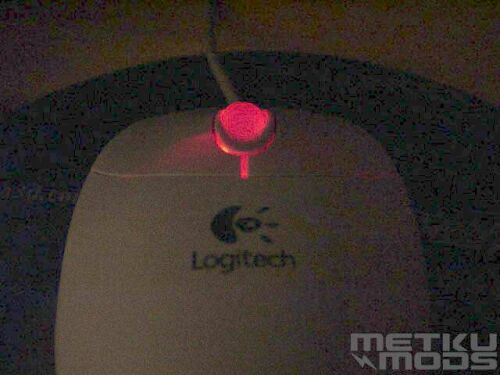

	Käytin punaista superkirkasta lediä. Tarkkoja jännitteen ja virran arvoja en tiennyt kyseiselle yksilölle, mutta valitsin 2.2 V ja 20 mA. Tuolla 120-170 ohmin haarukalla voi yleisimmät punaiset ja vihreät ledit sytytellä. Siniset eivät välttämättä syty, koska vastus on liian suuri. Hiiri kiinni koneeseen ja hämmästys on suuri. Tämähän toimii! Rulla loistaa jo päivänvalossakin havaittavasti. Harmi vain, ettei digikamera pysty ottamaan värejä täysin sellaisena kuin ne ovat, mutta idea käynee esille.

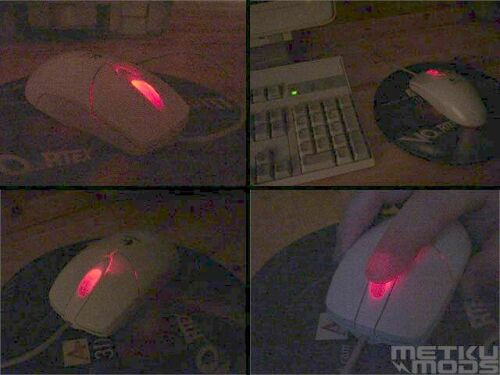

	Hämärässä efekti vasta pääseekin oikeuksiinsa. Himmeämpikin ledi toimisi varmasti ihan riittävästi. Nyt valoteho riittää läpäisemään jopa vaimoni etusormen. Kiitoksia hänelle hiiren lahjoittamisesta modikäyttöön.
	Euronewsien tyyliin; No comment.

Toivottavasti modi tuntuu toteuttamiskelposelta. :) Vaikenta tekemisessä oli tuon rinkulan hiominen. Ei mikään mahdoton tehtävä, mutta tarkkaa puuhaa joka tapauksessa. Hiottaessa kannattaa pinta jättää hiukkasen epätasaiseksi. Ihan sileäksi hiotussa pinnassa sormella ei olisi riittävästi pitoa rullan kääntämiseen.
