JohdantoSatuin ostamaan kaverilta vanhan 15" tft-näytön koska pelkkä kannettavani näyttö tuntui ahtaalta. Ostamani näyttö vain on niin ruma, että modihammasta alkoi kolottamaan. Läppäriäni en ole uskaltanut viritellä, joten tämä uusi näyttö on oivallinen tilaisuus rakenteluun. Tein muutamista ideoista mallinnuksia miltä valmis näyttö saattaisi näyttää. Pääideana on helppo toteutettavuus ja osien liian peittelyn välttäminen. |
Suunnitelma

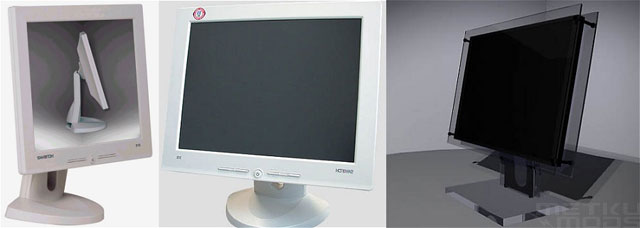

Näyttö on siis malliltaan Samtron 51S. Oikeassa laidassa 3D-Studiolla tekemäni hahmotelma joka loppujaan vastasi aika paljon projektin päätteeksi syntynyttä näyttöä.

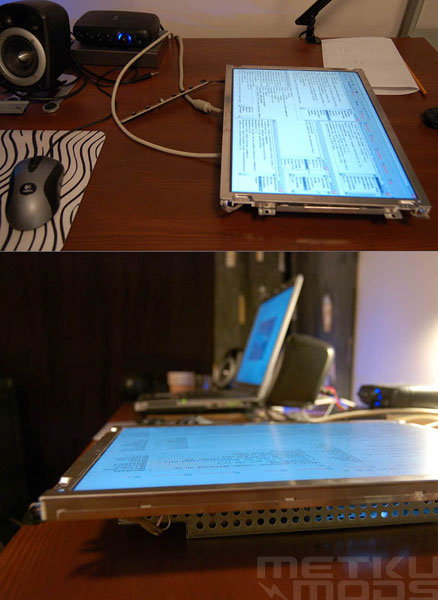

Toiminnan testausta
Aluksi purin näytön muovikuorestaan ja se oli helppoa: vain 1 ruuvi. Kokeilin aina välillä että paneeli toimi vielä oikein.

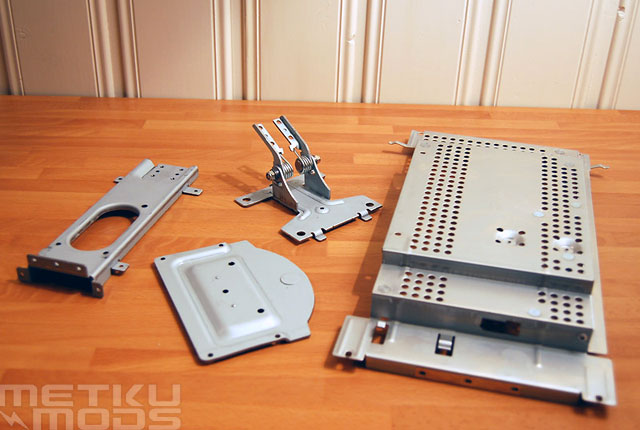

Metalliset osat
Metallikuoren osat otin talteen myöhempää maalamista varten.

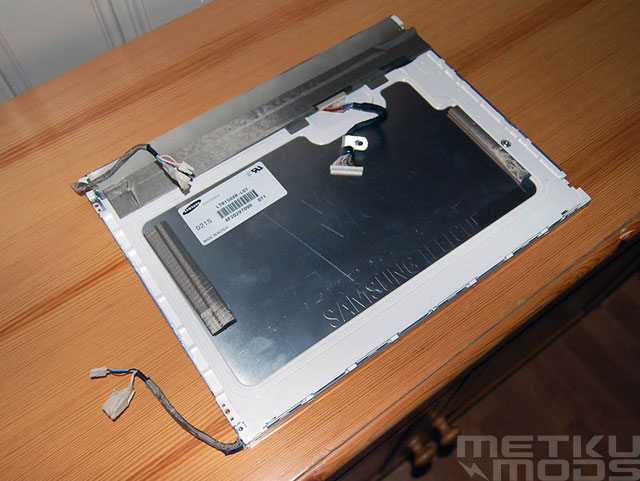

Paneli takaa
Vasemmalla olevat johdot menevät näytön taustavaloille. Isompaa johtonippua pitkin kuva menee paneelille.

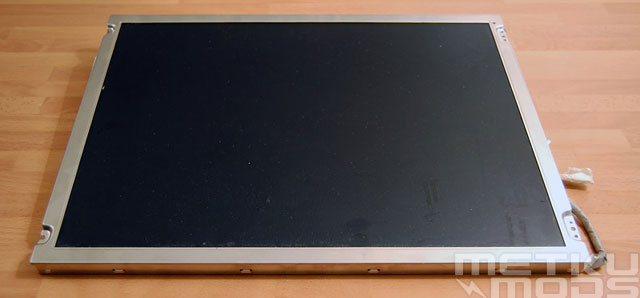

Edestä
Tft-paneeli taustavaloineen irroitettuna. Positiivisena yllätyksenä paneelissa on todella ohut metallikehys (n. 1cm ja näyttö on sentään vuodelta 2002) toisin kuin muovikuori antoi olettaa. Tämä sopii mainiosti suunnitelmaani jättää kaikki tekniikka näkyville.

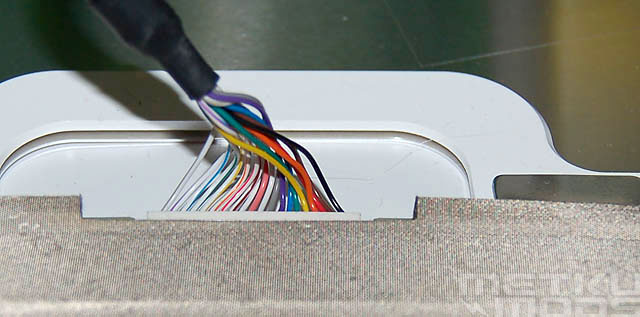

Liitin

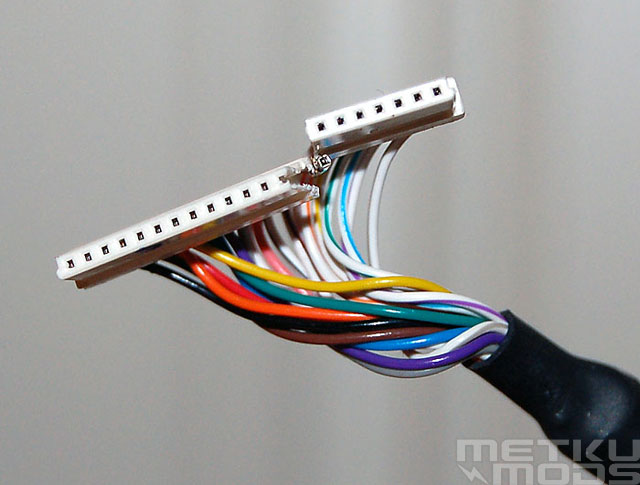

Liitin
Paneelin ja ohjauselektroniikan erottamisessa sattui pieni vahinko. Ultrapienikokoinen liitin halkesi sitä irroitettaessa ja myöhemmin sen takaisin kiinnittäminen osoittautui vaikeaksi ongelmaksi.

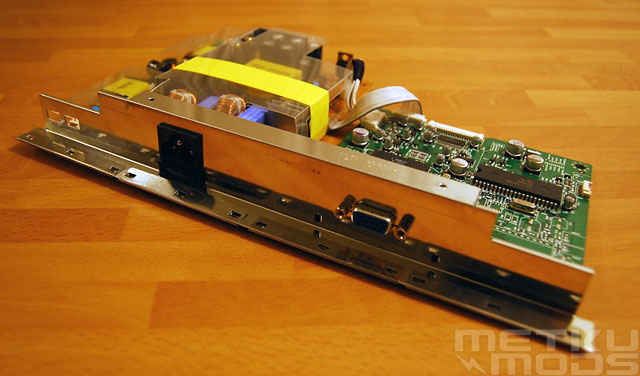

Virtalähde
Virtalähde on tässä mallissa sisäänrakennettu. Kuvassa irroitettuna nähtävissä itse muuntaja ja muuta ohjauselektroniikkaa.
